Pastilhas de metal duro que proporcionam desempenho superior, com precisão e grande durabilidade nos processos de torneamento.
Pastilhas e suportes
Aços de baixo carbono, recozidos | Aços de médio carbono | Aços de alto carbono / Ligas de aço | Aço inoxidável, macio 135 - 275 BHN | Aço inoxidável, duro 275-425BHN | Aço inoxidável, Magnésio | Ferro fundido, macio | Ferro fundido, Cinzento | Ligas de Alta Temperatura base cobalto | Ligas de Alta temperatura base niquel

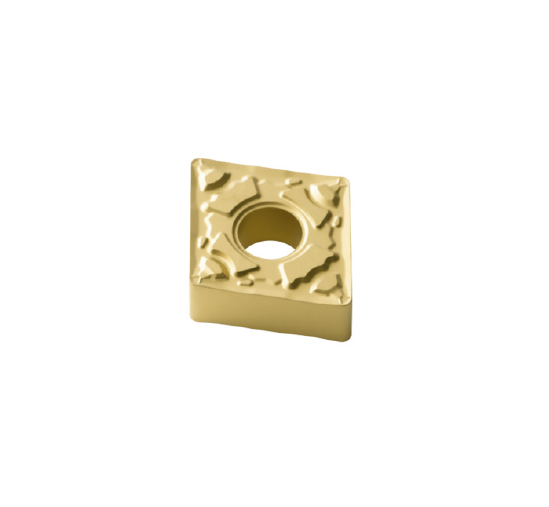

Tipo de aplicação CNMG:
▶ PF4 – P
▶ MM2 – P | M | K | S
▶ PM4 – P
▶ MM2 – P | M | K | S

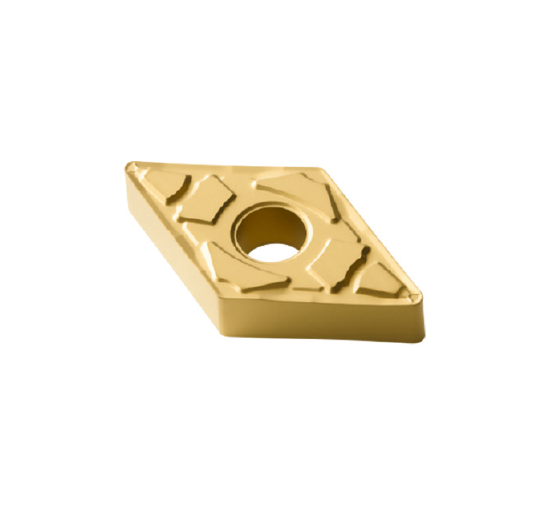

Tipo de aplicação DNMG:
▶ MM2 – P | M | K | S
▶ MM2 – P | M | K | S
▶ PR4 – P
▶ PR4 – P

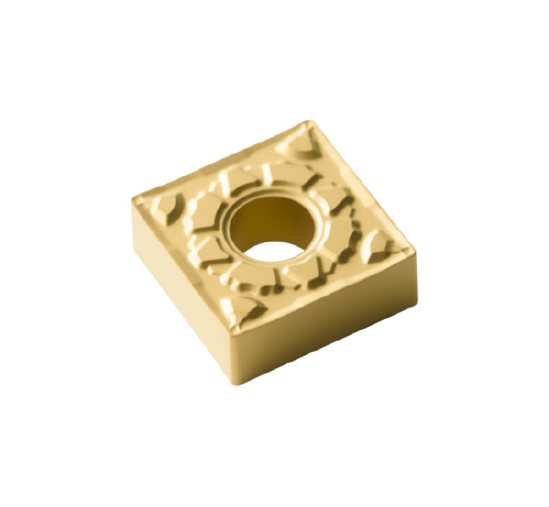

Tipo de aplicação SNMG:
▶ PF4 – P
▶ PM4 – P
▶ MM2 – P | M | K | S
▶ MM2 – P | M | K | S

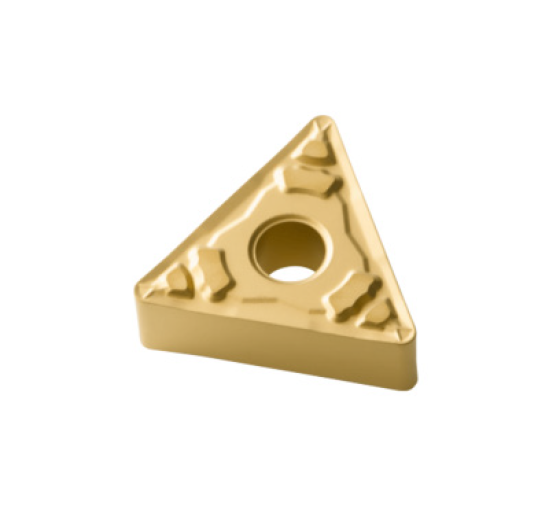

Tipo de aplicação TNMG:
▶ PF4 – P
▶ MM2 – M
▶ PM4 – P
▶ MM2 – M
▶ PF4 – P
▶ MM2 – M
▶ PV – P
▶ PV – P

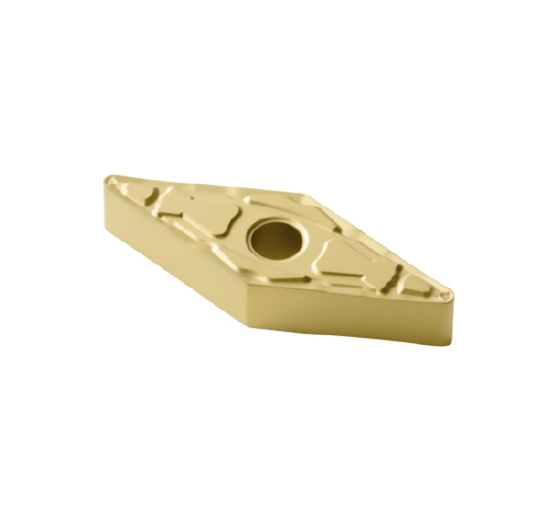

Tipo de aplicação VNMG:
▶ MM2 – P | M | K | S
▶ MM2 – P | M | K | S
Tipo de aplicação WNMG:
▶ PF4 – P
▶ PM4 – P
▶ PM4 – P
▶ MM2 – P | M | K | S
▶ MM2 – P | M | K | S
▶ MM2 – P | M | K | S
Tipo de aplicação Rosca Externa:
▶ 55A – P | M
▶ 60A – P | M
Tipo de aplicação Rosca Interna:
▶ 55A – P
▶ 60A – P
As pastilhas de metal duro Cleveland proporcionam desempenho superior, com precisão e grande durabilidade nos processos de torneamento. Com tecnologias de quebra de cavaco, revestimentos e classes de metal duro especiais, podemos assegurar processos de usinagem funcionais e consistentes nos diversos materiais e durezas utilizados no mercado de manutenção e produção.
| ANSI | ISO | CLASSE | IC | L | S | RE | Código |
|---|---|---|---|---|---|---|---|

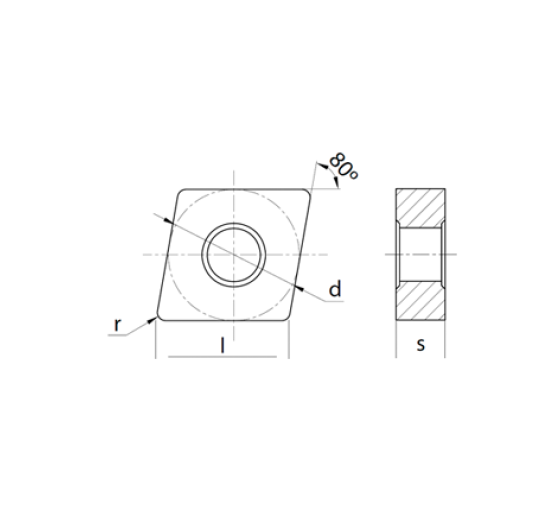

| CNMG | |||||||
| CNMG431-PF4 | CNMG120404-PF4 | TP25CG | 12.70 | 12.90 | 4.76 | 0.40 | C990012D |
| CNMG431-MM2 | CNMG120404-MM2 | TM10CB | 12.70 | 12.90 | 4.76 | 0.40 | C990096D |
| CNMG432-PM4 | CNMG120408-PM4 | TP25CG | 12.70 | 12.90 | 4.76 | 0.80 | C990036D |
| CNMG432-MM2 | CNMG120408-MM2 | TM10CB | 12.70 | 12.90 | 4.76 | 0.80 | C990100D |

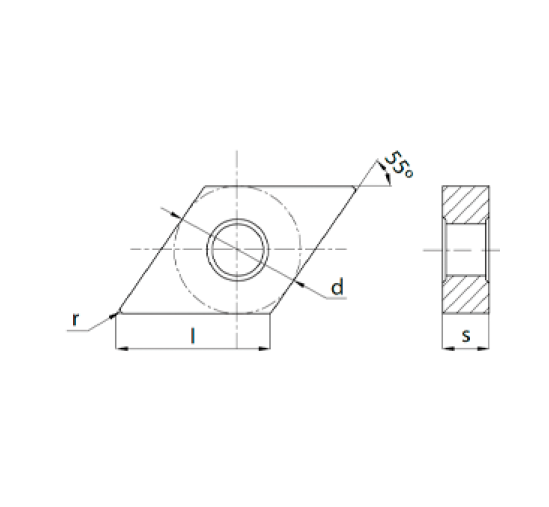

| DNMG | |||||||
| DNMG431-MM2 | DNMG150404-MM2 | TM10CB | 12.70 | 15.50 | 4.76 | 0.40 | C990218D |
| DNMG432-MM2 | DNMG150408-MM2 | TM10CB | 12.70 | 15.50 | 4.76 | 0.80 | C990222D |
| DNMG442-PR4 | DNMG150608-PR4 | TP25CG | 12.70 | 15.50 | 6.35 | 0.80 | C991464D |
| DNMG443-PR4 | DNMG150612-PR4 | TP34CG | 12.70 | 15.50 | 6.35 | 0.40 | C991466D |

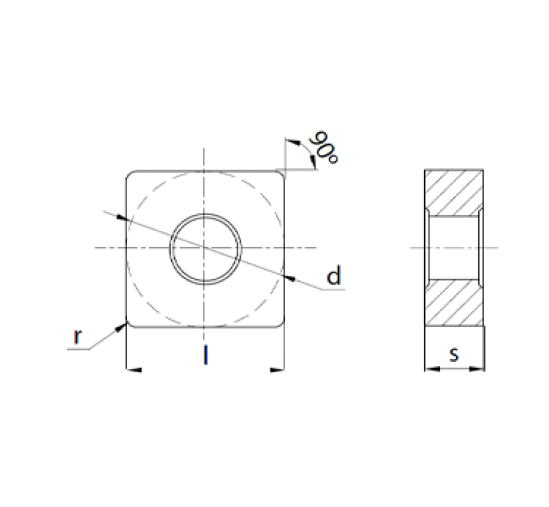

| SNMG | |||||||
| SNMG431-PF4 | SNMG120404-PF4 | TP25CG | 12.70 | 12.90 | 4.76 | 0.40 | C990254D |
| SNMG432-PM4 | SNMG120408-PM4 | TP25CG | 12.70 | 12.90 | 4.76 | 0.80 | C990278D |
| SNMG431-MM2 | SNMG120404-MM2 | TM10CB | 12.70 | 12.90 | 4.76 | 0.40 | C990326D |
| SNMG432-MM2 | SNMG120408-MM2 | TM10CB | 12.70 | 12.90 | 4.76 | 0.80 | C990330D |

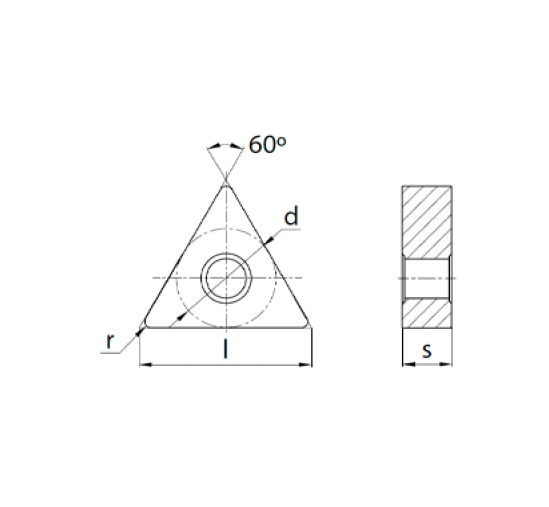

| TNGM | |||||||
| TNMG331-PF4 | TNMG160404-PF4 | TP25CG | 9.52 | 16.50 | 4.76 | 0.40 | C990384D |
| TNMG331-MM2 | TNMG160404-MM2 | TM10CB | 9.52 | 16.50 | 4.76 | 0.40 | C990454D |
| TNMG332-PM4 | TNMG160408-PM4 | TP25CG | 9.52 | 16.50 | 4.76 | 0.80 | C990420D |
| TNMG332-MM2 | TNMG160408-MM2 | TM10CB | 9.52 | 16.50 | 4.76 | 0.80 | C990458D |
| TNMG431-PF4 | TNMG220404-PF4 | TP25CG | 12.70 | 22.00 | 4.76 | 0.40 | C990392D |
| TNMG432-MM2 | TNMG220408-MM2 | TM10CB | 12.70 | 22.00 | 4.76 | 0.80 | C990466D |
| TNMG331R-PV | TNMG160404R-PV | TP25CG | 9.52 | 16.50 | 4.76 | 0.40 | C990398D |
| TNMG332R-PV | TNMG160408R-PV | TP25CG | 9.52 | 16.50 | 4.76 | 0.80 | C990402D |
| VNMG | |||||||
| VNMG331-MM2 | VNMG160404-MM2 | TM10CB | 9.52 | 16.60 | 4.76 | 0.40 | C990538D |
| VNMG331-MM2 | VNMG160408-MM2 | TM10CB | 9.52 | 16.60 | 4.76 | 0.80 | C990542D |

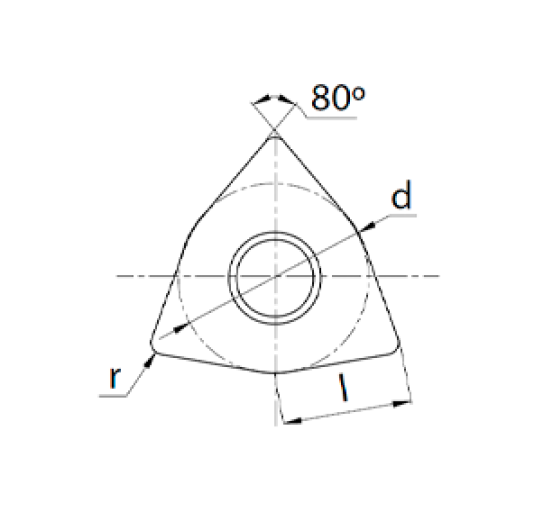

| WNMG | |||||||
| WNMG331-PF4 | WNMG060404-PF4 | TP25CG | 9.52 | 6.52 | 4.76 | 0.40 | C990554D |
| WNMG332-PM4 | WNMG060408-PM4 | TP15CG | 9.52 | 6.52 | 4.76 | 0.80 | C990572D |
| WNMG432-PM4 | WNMG080408-PM4 | TP25CG | 12.70 | 8.70 | 4.76 | 0.80 | C990582D |
| WNMG331-MM2 | WNMG060404-MM2 | TM10CB | 9.52 | 6.52 | 4.76 | 0.40 | C990606D |
| WNMG332-MM2 | WNMG060408-MM2 | TM10CB | 9.52 | 6.52 | 4.76 | 0.80 | C990610D |
| WNMG432-MM2 | WNMG080408-MM2 | TM10CB | 12.70 | 8.70 | 4.76 | 0.80 | C990622D |

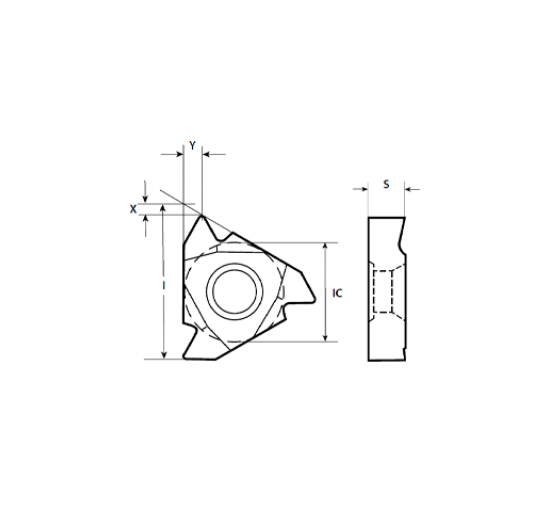

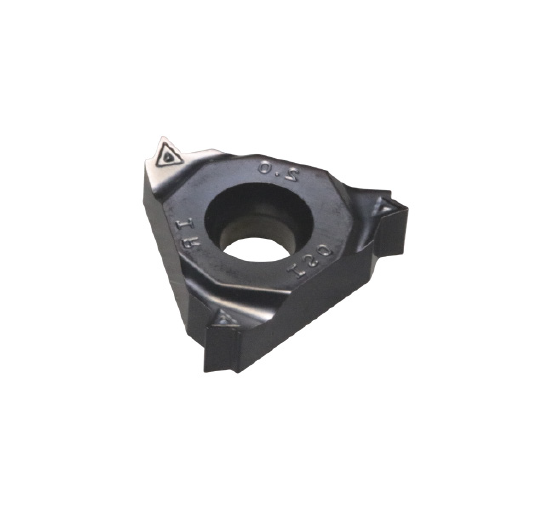

| Rosca Externa | |||||||
| ANSI | Passo Pol. | Passo mm | L | IC | S | Classe | Código |
| 16ERAG55A | 48-8 | 0.5-3,0 | 16.50 | 9.52 | 3.60 | TP25TA | C999104D |
| 16ERAG60A | 48-8 | 0.5-3,0 | 16.50 | 9.52 | 3.60 | TP25TA | C999204D |

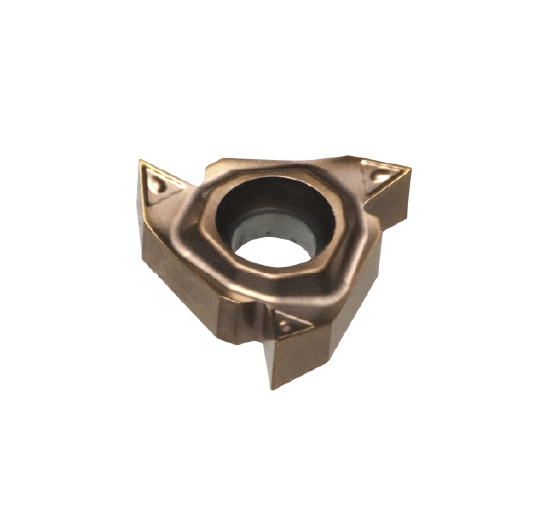

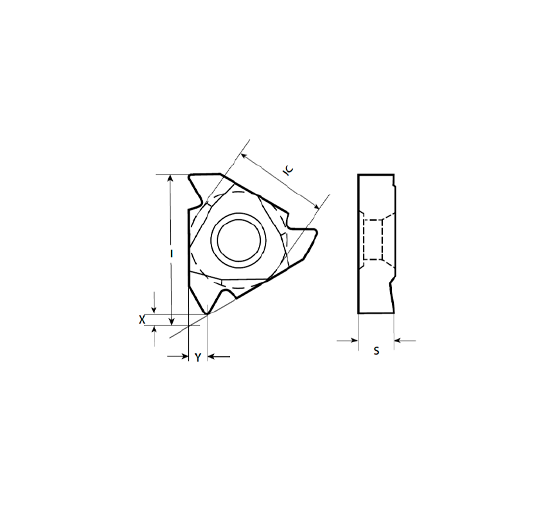

| Rosca Interna | |||||||
| ANSI | TPI | mm | I | IC | S | Classe | Código |
| 16IRAG55A | 48-8 | 0.5-3,0 | 16.5 | 9.52 | 3.60 | TP25TA | C999116D |
| 16IRAG60A | 48-8 | 0.5-3,0 | 16.5 | 9.52 | 3.60 | TP25TA | C999216D |
| SUPORTE CNMG | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| TCLNR2020K12 | TCLNR2020K12 | SUP. EXTERNO | 20 | 20 | 125 | 95° | C998202D |
| TCLNR2525M12 | TCLNR2525M12 | SUP. EXTERNO | 25 | 25 | 150 | 95° | C998204D |
| SUPORTE DNMG | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| TDJNR2525M1504 | TDJNR2525M1504 | SUP. EXTERNO | 25 | 25 | 150 | 93° | C998218D |
| SUPORTE SNMG | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| DSBNR 2525M-12 | DSBNR 2525M-12 | SUP. EXTERNO | 25 | 25 | 150 | 75° | C999899D |
| SUPORTE TNMG | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| TTGNR2020K16 | TTGNR2020K16 | SUP. EXTERNO | 20 | 20 | 125 | 90° | C998226D |
| TTGNR2525M16 | TTGNR2525M16 | SUP. EXTERNO | 25 | 25 | 150 | 90° | C998228D |
| TTGNR2525M22 | TTGNR2525M22 | SUP. EXTERNO | 25 | 25 | 150 | 90° | C998230D |
| SUPORTE VNMG | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| TVJNR2020K16 | TVJNR2020K16 | SUP. EXTERNO | 20 | 20 | 125 | 93° | C998238D |
| TVJNR2525M16 | TVJNR2525M16 | SUP. EXTERNO | 25 | 25 | 150 | 93° | C998238D |
| SUPORTE WNMG | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| TWLNR2020K06 | TWLNR2020K06 | SUP. EXTERNO | 20 | 20 | 125 | 95° | C998246D |
| TWLNR2525M06 | TWLNR2525M06 | SUP. EXTERNO | 25 | 25 | 150 | 95° | C998248D |
| TWLNR2525M08 | TWLNR2525M08 | SUP. EXTERNO | 25 | 25 | 150 | 95° | C998250D |
| SUPORTE EXTERNO | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | Ângulo | Código |
| SER2020K16C | SER2020K16C | SUP. EXTERNO | 20 | 20 | 125 | ROSCA EXT | C999806D |
| SER2525M16C | SER2525M16C | SUP. EXTERNO | 25 | 25 | 150 | ROSCA EXT | C999808D |
| SUPORTE INTERNO | |||||||
| DESCRIÇÃO | REFERÊNCIA | TIPO | (h) Altura Haste | (b) Largura Haste | (L) Comprimento Haste | DMIN | Código |
| SIRS20P16 | SIRS20P16 | SUP. INTERNO | 20 | 20 | 170 | 24 | C999814D |
| SIRS25R16C | SIRS25R16C | SUP. INTERNO | 25 | 25 | 200 | 29 | C999816D |
